Project
In samenwerking met onze opdrachtgever Ventilatie Expert hebben wij de mechanische ventilatie-engineering verzorgd voor Sporthal De Pijp in Amsterdam.
De technische uitdaging
Het project betrof de vervanging en herinrichting van het ventilatiesysteem binnen een bestaand utiliteitsgebouw. Nieuwe luchtkanalen zijn aangebracht in sportzalen, nevenruimten, kantoren en horecaruimten, waarbij gebruik is gemaakt van bestaande sparingen. De beperkte installatieruimte boven de plafonds vereiste een nauwkeurige afstemming met constructieve elementen en overige installaties. Het project is uitgevoerd in drie onafhankelijke implementatiefasen, wat extra coördinatie vroeg.
De oplossing
Voorafgaand aan het ontwerp zijn meerdere locatieopnames uitgevoerd om vrije hoogtes en bestaande sparingen in kaart te brengen. Op basis van deze metingen zijn kanaaltracés geoptimaliseerd en luchthoeveelheden per gebruiksfunctie bepaald. Bij de dimensionering is rekening gehouden met energie-efficiëntie, geluidscriteria en thermisch comfort. Intensieve samenwerking met de opdrachtgever zorgde voor snelle oplossingen bij technische knelpunten.
Onze werkzaamheden
- Technisch ontwerp van de mechanische ventilatie-installatie

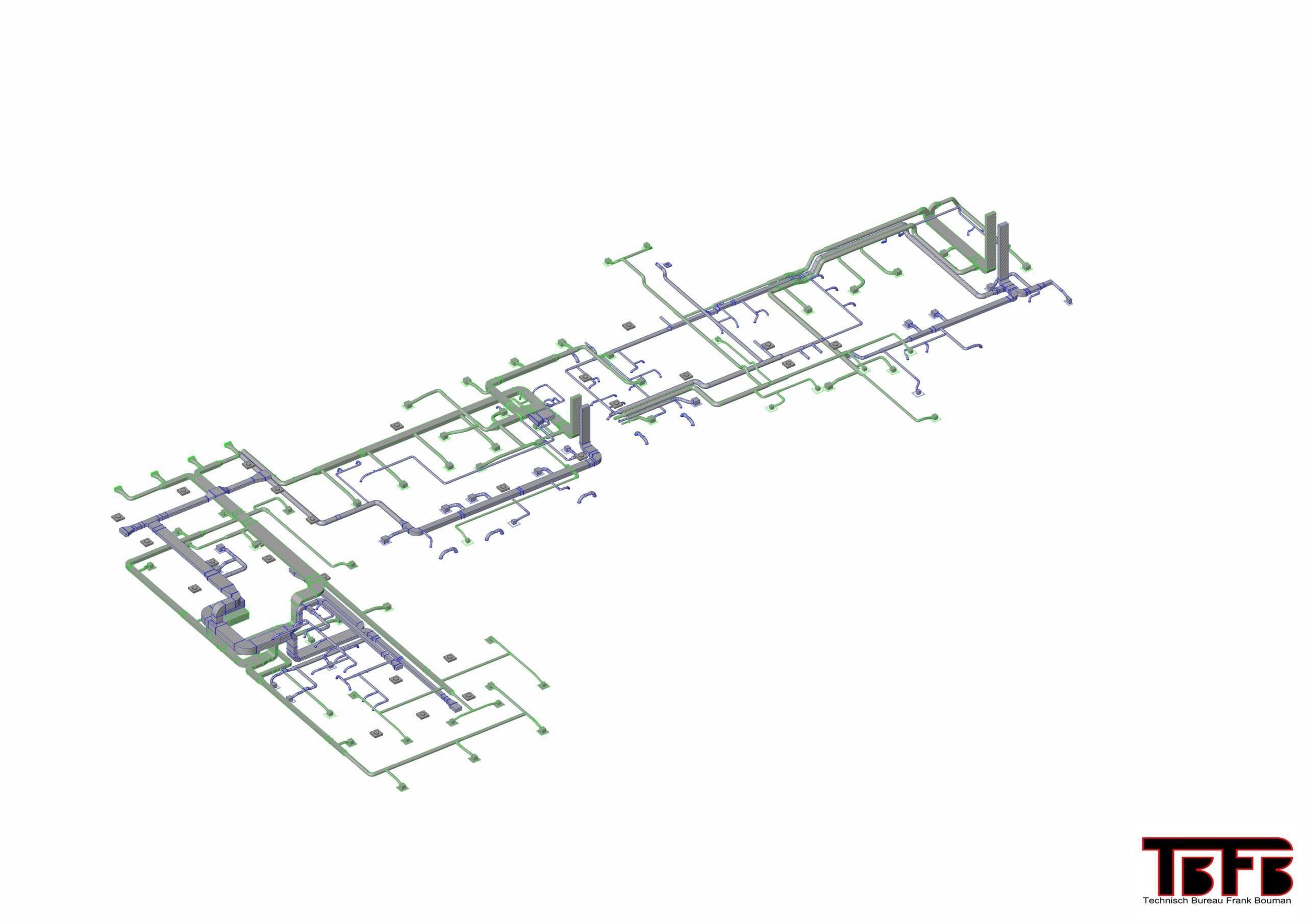

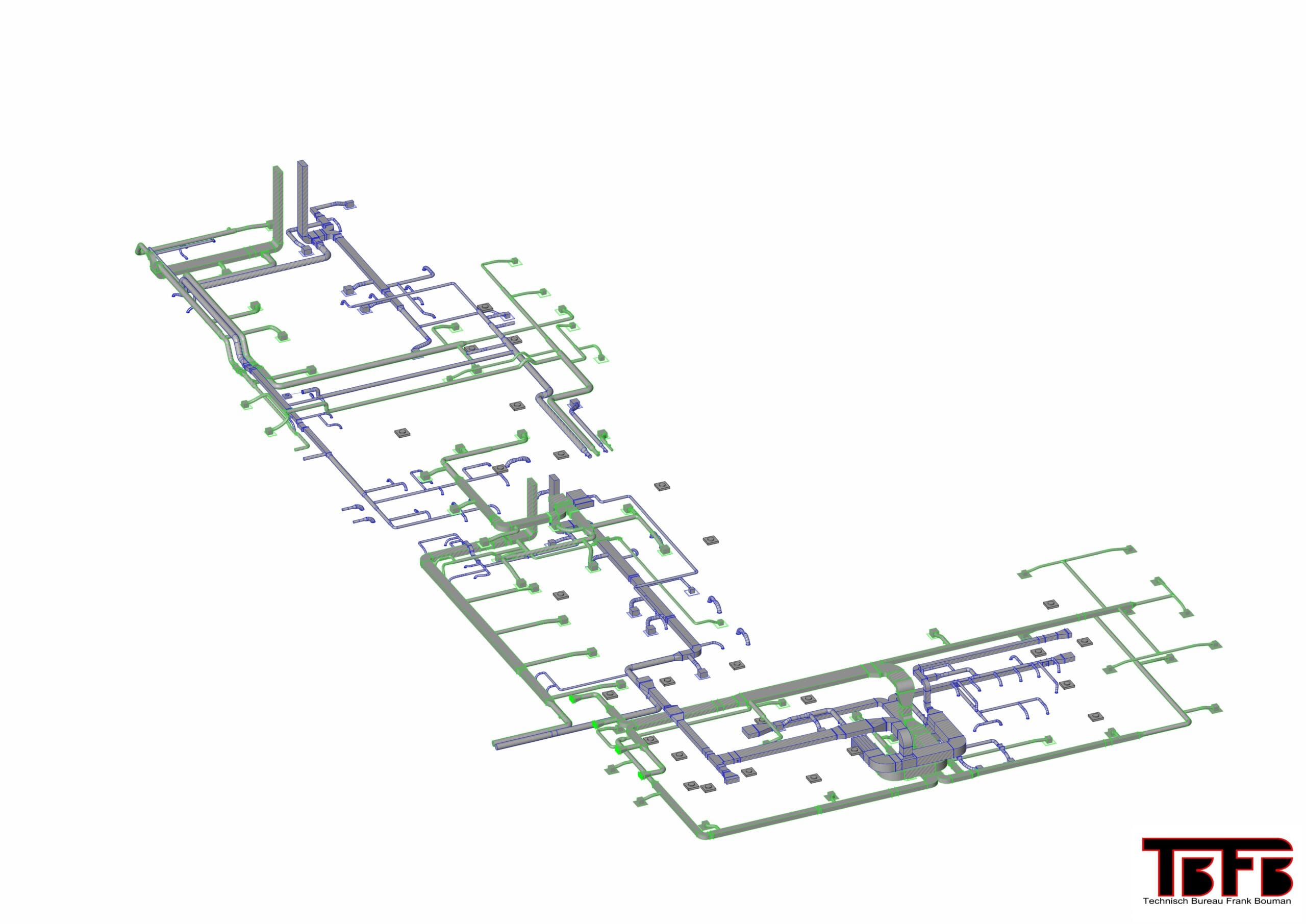

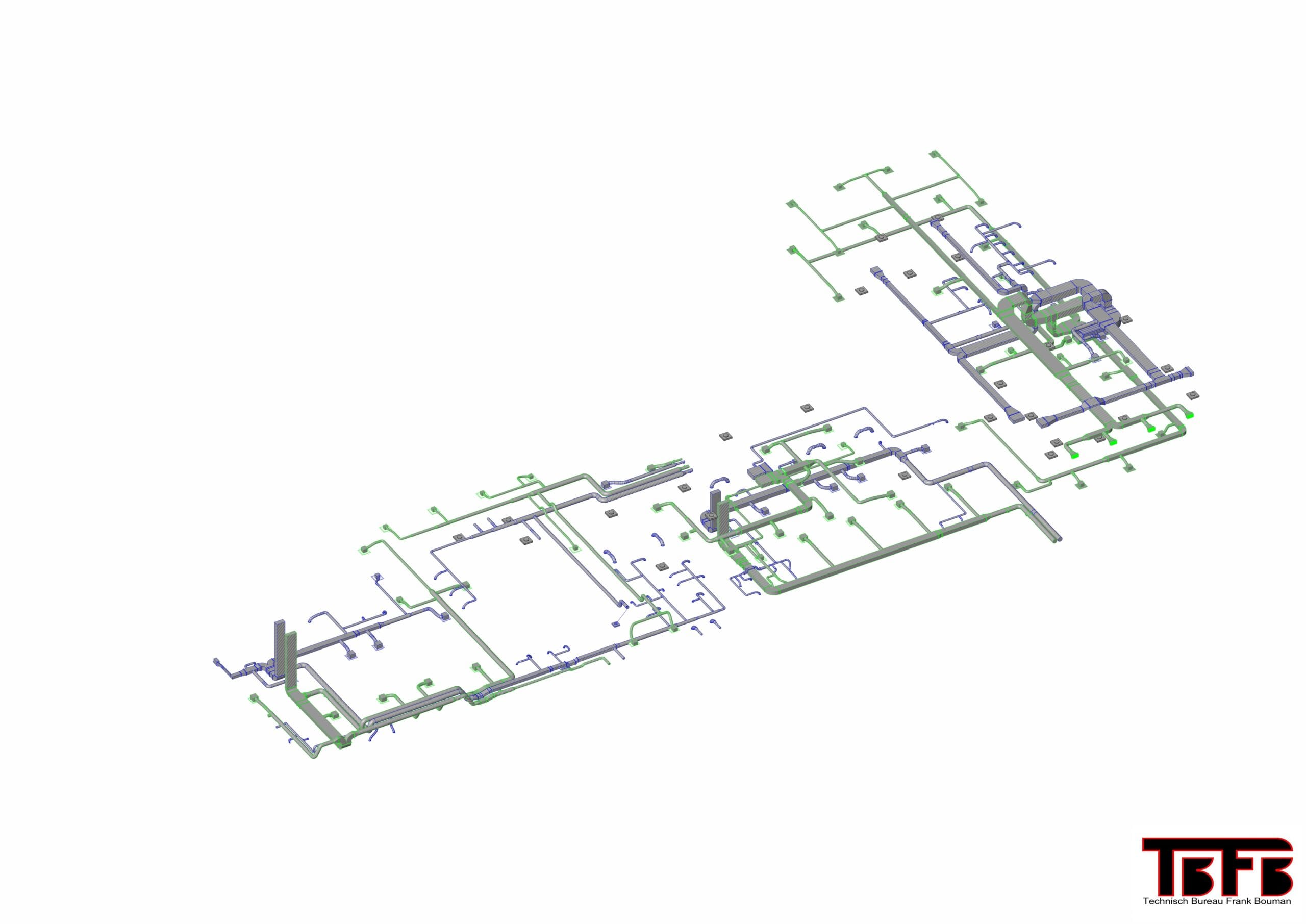

- Technische uitwerking en modellering van de installatie

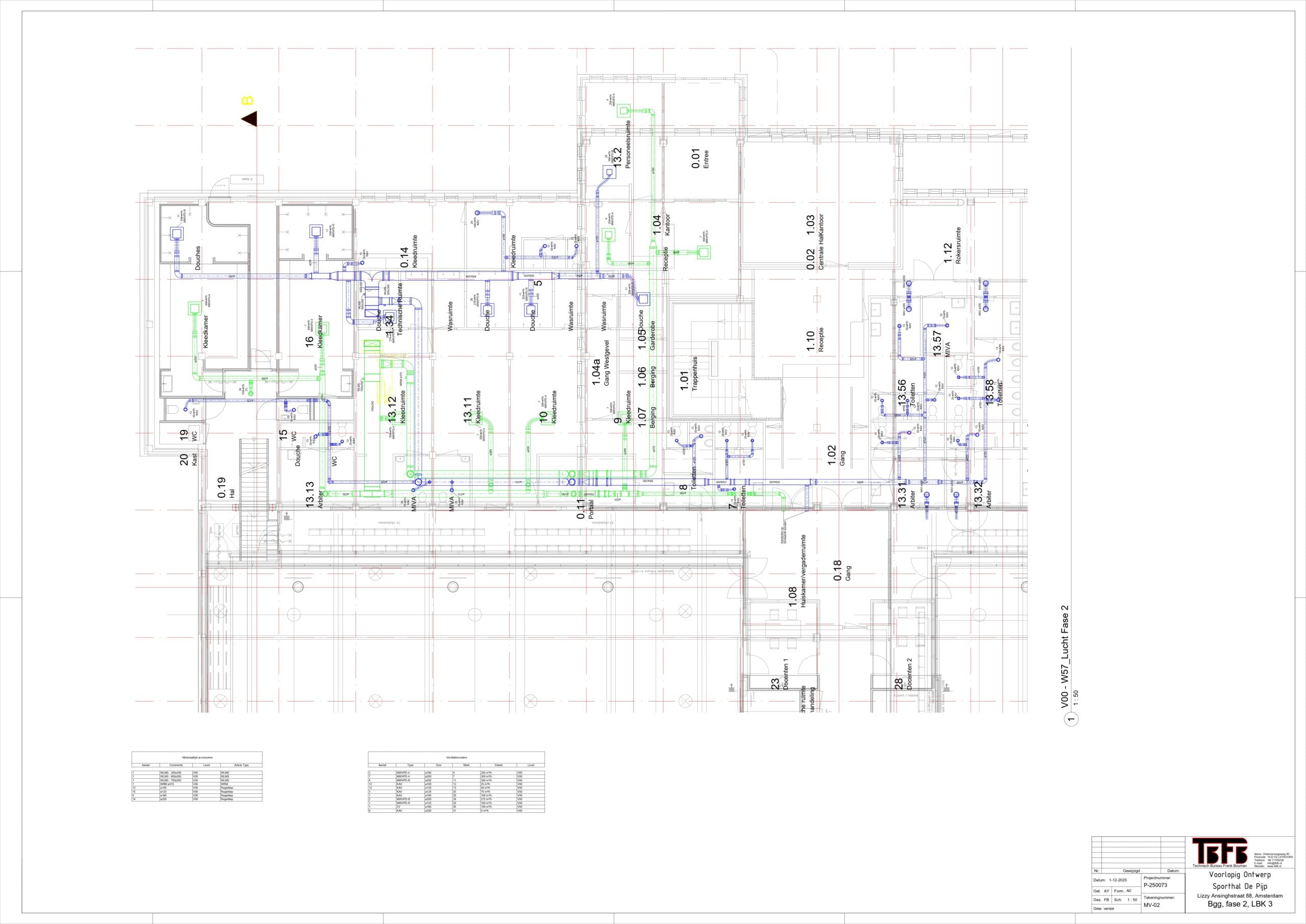

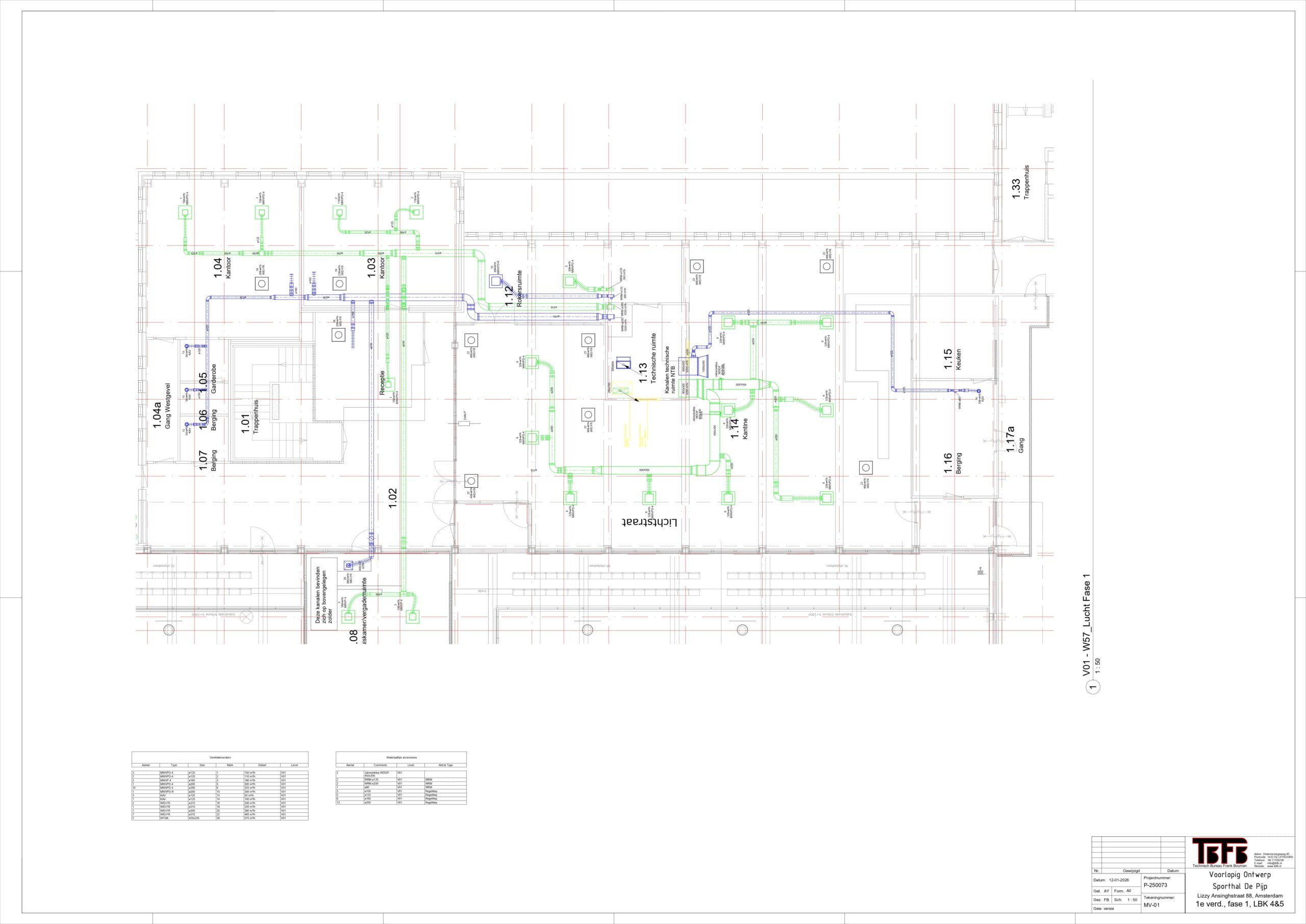

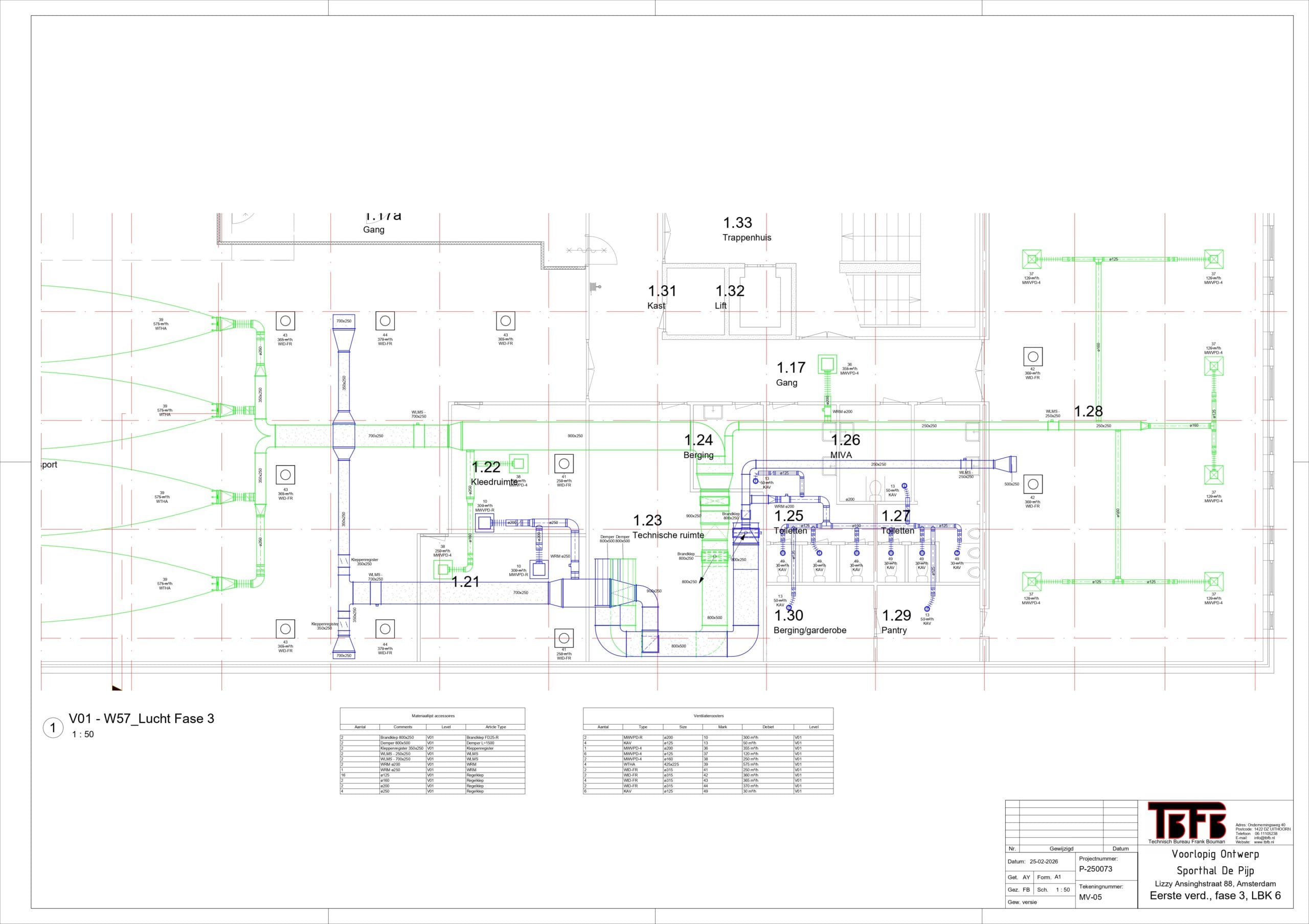

- Opstellen van uitvoerings- en werktekeningen
Het resultaat
Een technisch geoptimaliseerde en ruimte-efficiënte ventilatie-installatie, zorgvuldig ingepast binnen de bestaande bouwkundige kaders. De installatie voldoet aan de eisen van het Besluit bouwwerken leefomgeving (BBL) en waarborgt een gezond en comfortabel binnenklimaat voor alle functies binnen de sporthal.
